Công tắc giật dây SEG Kiepe

Công tắc kéo dây dừng khẩn SEG | Công tắc giật dây băng tải

KIEPE SEG 001 | 91.056 400.001
KIEPE SEG 002 | 91.056 400.002
KIEPE SEG 004 | 91.056 400.004
KIEPE SEG 005 | 91.056 400.005

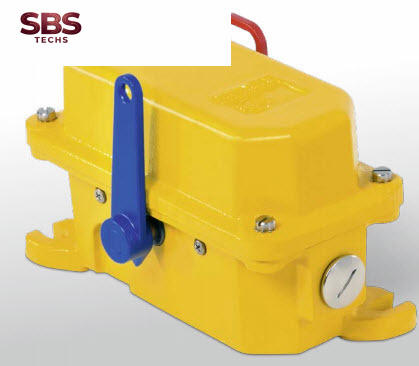

Công tắc giật dây SEG Kiepe

Chức năng của Công tắc giật dây SEG Kiepe

Công tắc dừng khẩn cấp dây kéo được kích hoạt bằng một dây kéo “1” được kết nối ở cả hai bên của cần gạt màu đỏ. Các tiếp điểm được kích hoạt bởi một đĩa cam được hỗ trợ lò xo. Đồng thời, tối đa 3 tiếp điểm NC và NO được kích hoạt đồng thời và việc so sánh chéo các tiếp điểm có thể được thực hiện với một bộ điều khiển bên ngoài.
Tín hiệu dừng khẩn cấp được thực hiện với các tiếp điểm (NC) đóng theo nguyên tắc mạch kín.
Sau khi chức năng dừng khẩn cấp được kích hoạt, cơ chế chuyển mạch bị khóa ở vị trí tắt “0”. Khi cần gạt thiết lập lại màu xanh được kích hoạt ở vị trí Công tắc “1”, các tiếp điểm chuyển mạch được kích hoạt lại và băng chuyền được chuẩn bị để hoạt động trở lại.
Việc đặt lại Công tắc dừng khẩn cấp dây kéo sẽ không làm cho hệ thống băng tải khởi động.

Thông số kỹ thuật của Công tắc giật dây SEG Kiepe

Tên gọi	Công tắc dừng khẩn cấp kéo dây loại SEG Thiết bị dừng khẩn cấp có chức năng chốt
Loại truyền động	Hai chiều; co giãn lò xo (“hoạt động nhanh”)
Tiêu chuẩn tuân thủ	DIN EN ISO 13850; DIN EN 60947-5-5; DIN EN 60947-5-1
Tiêu chuẩn phù hợp với	Các đơn vị và hệ thống điều khiển theo DIN EN 60204
Phần cơ học của của Công tắc giật dây SEG Kiepe
Vật liệu lớp vỏ ngoài	Gang thép EN-GJL-200
Vật liệu phủ bên ngoài	Sơn-Đ Vỏ – màu vàng (RAL 1004) Cần gạt – đỏ (RAL 3000) Cần gạt thiết lập lại – màu xanh (RAL 5010)
Gắn kết	2 lỗ có rãnh cho vít M10
Vị trí lắp đặt	Ngang, góc nghiêng lên tới khoảng 15 °
Chiều dài dây kéo	2 ~ 100m
Lực tác động	30N ± 10N
Trọng lượng	5.23 kg
Hệ thống điện của của Công tắc giật dây SEG Kiepe
Hệ thống chuyển mạch	Tối đa 3 tiếp điểm NO và NC
Cáp	Các lỗ ren 2x M25 x 1.5 với mỗi tuyến cáp vít 1x kích thước Ø11 mm đến Ø16 mm; 1 chốt giả
Loại sử dụng	AC-15: 230V; 6A DC-13: 110V; 1.1A
Mặt cắt kết nối	1mm2 đến 2,5 mm2
Kết nối dây dẫn bảo vệ	Trong vỏ bọc; M4
Điện áp định mức Ui	400 V
Đánh giá xung Điện áp chịu đựng Uimp	2,5kV, mức độ ô nhiễm III
Dòng nhiệt thông thường Ith	16A
Điều kiện môi trường xung quanh theo DIN EN 60947-5-5
Phạm vi nhiệt độ môi trường mở rộng	–40°C…+70°C (type SEG 7xx)
Nhiệt độ môi trường cho phép	–25°C…+70°C
Đánh giá bảo vệ	IP67 phù hợp với EN 60529
Chức năng an toàn	Dừng khẩn cấp bao gồm chốt cài đặt lại bằng tay

Bảng chọn Type của Công tắc giật dây SEG Kiepe

Loại Công tắc	Cấu hình điểm tiếp xúc NO	Cấu hình điểm tiếp xúc NC	Tích hợp đèn tín hiệu	Oder Number
SEG 001	1	1		91.056 400.001
SEG 002	2	2		91.056 400.002
SEG 004	1	1	x	91.056 400.004
SEG 005	2	2	x	91.056 400.005

Hướng dẫn lắp ráp cho Công tắc giật dây SEG Kiepe

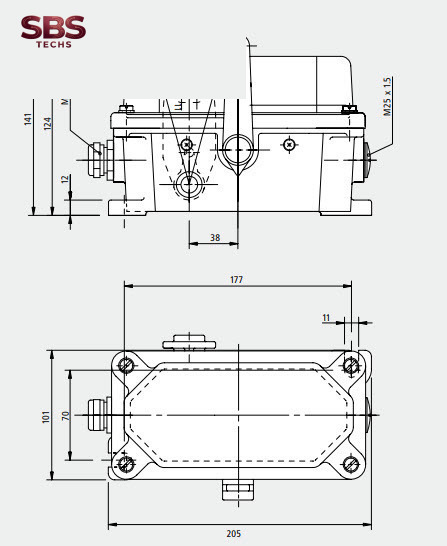

Các Công tắc dừng khẩn cấp dây kéo của các loại SEG được gắn chặt vào cấu trúc phụ ở vị trí lắp đặt bằng 2 ốc vít M8, nằm giữa móc neo 3 của hệ thống dây kéo (xem sơ đồ lắp).
Kết nối điện được thực hiện khi mở thiết bị bằng cách sử dụng tuyến cáp có vít trong phân phối, trực tiếp trên các khớp vít của các bộ phận chuyển mạch và phụ kiện đèn (tùy chọn) cũng như kết nối dây dẫn bảo vệ. Dây kéo “1” được căng bằng lò xo co giãn “2” giữa móc neo “3” và gắn chặt vào cần gạt màu đỏ.
Sau khi lò xo co giãn 2 đã được điều chỉnh, lực tác động và đường dẫn để kích hoạt Công tắc phải được kiểm tra để đảm bảo tuân thủ các yêu cầu đã chỉ định.
