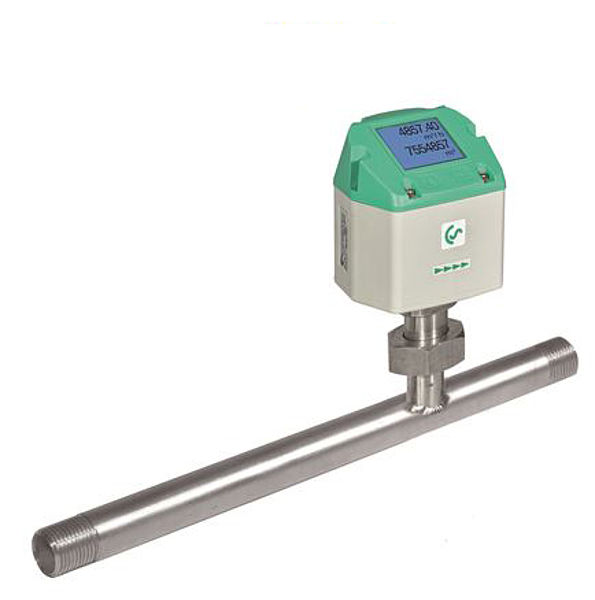

Đồng hồ đo lưu lượng khí nén
VA 520 CS Instruments | Lưu lượng kế khí nén CS Instruments
- VA 520 là một bộ đếm tiêu thụ nhỏ gọn cho khí nén và khí VIỆT nghiệp
- Đồng hồ đo lưu lượng VA 520 có thể đo được các loại khí: Ari, Argon, Carbondioxide (CO2), Nirogen (N2), Oxygen (O2), Nitrous Oxide (N2O), Natural gas (NG)
Tài liệu kỹ thuật:
Hướng dẫn sử dụng:
Các tính năng đặc biệt của đồng hồ đo lưu lượng khí nén VA 520 CS Instruments
- Độ chính xác tối ưu do thiết kế nhỏ gọn
- Hiển thị tích hợp: Lưu lượng, dòng chảy, vận tốc và nhiệt độ
- Đường kính ống bên trong có thể xem thông qua các phím hiển thị
- Đơn vị miễn phí có thể lựa chọn m³ / h, m³ / phút, l / phút, l / s, kg / h, kg / phút, kg / s, cfm
- Giao diện Modbus RTU (RS485)
- Tương tự 4..20mA
- Galv đầu ra xung. bị cô lập.
Phần mềm dịch vụ CS Instruments
- đầu ra analog 4 … 20 mA khả năng mở rộng
- Lựa chọn các loại khí (Air, Nitơ, Argon, Nitơ oxit, CO2, Oxy, khí đốt tự nhiên)
- Đọc dữ liệu dịch vụ
- Chẩn đoán cảm biến
Dữ liệu kỹ thuật của đồng hồ đo lưu lượng khí nén VA 520 CS Instruments
| Kiểu đo lường | Lưu lường và Mức tiêu thụ |
| Tiêu chuẩn tham khảo | Cài đặt hoạt động theo tiêu chuẩn cũ : DIN 1945, ISO 1217 ở 20 ° C và 1000 mbar |
| Các đơn vị có thể lựa chọn | m³/h (Cài đặt hoạt động theo tiêu chuẩn cũ) m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, kg/s |
| Nguyên tắc đo lường | Đo nhiệt lượng |
| Loại cảm biến | Pt45, Pt100 |
| Môi trường đo | Không khí, khí |
| Nhiệt độ hoạt động | -30 … 80°C probe tube -20 … 70°C housing |
| Áp suất hoạt động | lên đến 16 bar, phiên bản đặc biệt PN 40 (40 bar) |
| Nguồn điện cung cấp | Từ 18 đến 36 VDC |
| VIỆT suất tiêu thụ | max. 5W |
| Đầu ra kỹ thuật số | RS 485 (Modbus RTU) |
| Đầu ra Analog | 4…20 mA (see chapter 4), max burden < 500 Ohm |
| Đầu ra xung | đầu ra xung điện thế tự do (tiếp xúc khô) thụ động: tối đa. 48Vdc, 150mA 1 pulse pro m³ resp. pro l, Valency adjustable with the display keys |
| Độ chính xác | ± 1,5 % m.v., ± 0,3 % f. s.* |
| Màn hình | TFT 1.8 Resolution 220 x 176 |
| Kiểu kết nối | R 1/4″, R1/2″, R3/4″, R1″, R 1 1/4″ R1 1/2″, R 2” DIN EN 10226 (ISO 7-1) |
| Chất liệu | Stainless steel 1.4301 / 1.4404 |
| Lớp bảo vệ | IP 65 |
