Phanh đĩa thủy lực DU 060 FHM Ringspann Vietnam

Phanh đĩa thủy lực của hãng Ringspann Việt Nam được sử dụng nhiều trong các nhà máy lớn, đặc biệt là loại DU 060 FHM của hãng, bền, chịu được trong môi trường khắc nghiệt

Liên hệ

Chi tiết sản phẩm

Brake calipers DU 060 FHM 340 R 25 Ringspann Việt Nam

DU 060 FHM 340 R 40 Phanh đĩa thủy lực Ringspann

Lưu ý chung của sản phẩm:

• the DU 060 FHM, brake chamber mounted on the right (see Fig. 3.1 in Section 3).

• the DU 060 FHM with left-mounted brake chamber.

• the DU 060 FHM with inductive proximity switch in the brake chamber.

• for installation on a brake disc with a thickness of 25.0 and 40 mm.

• for various types of brake-pad materials.

Thông tin sản phẩm hãng: Ringspann

Thông tin sản phẩm tại Việt Nam: Ringspann VN

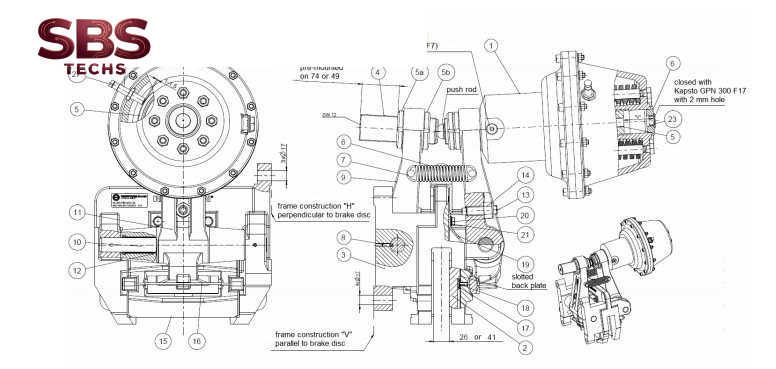

Bản vẽ Phanh đĩa thủy lực DU 060 FHM của hãng Ringspann

Một số model của sản phẩm:

DU 060 FHM 340 L 40

DU 060 FHM 340 L 25

DU 060 FHM 350 L 25

DU 060 FHM 350 L 40

DU 060 FHM 350 R 25

DU 060 FHM 350 R 40

DU 060 FHM 360 L 25

DU 060 FHM 360 L 40

DU 060 FHM 360 R 25

DU 060 FHM 360 R 40

DU 060 FHM 370 R 25

DU 060 FHM 370 R 40

DU 060 FHM 370 L 25

DU 060 FHM 370 L 40

♦ Một số parts list

Part	Nomenclature	Quantity	Part number
1	Brake chamber 370-25	1	3514-230111-000000
	Brake chamber 340-25	1	3514-230114-000000
	Brake chamber 350-25	1	3514-230115-000000
	Brake chamber 360 -25	1	3514-230116-000000
2	Standard brake pad for brake caliper: 000000	2	2472-040025-A00102*
	Brake pad BK 6905 for brake caliper: A00103	2	2472-040025-A00103*
	Brake pad BK 4199 for brake caliper: A00104	2	2472-040025-A00104*
	Brake pad BK 8006 for brake caliper: A00105	2	2472-040025-A00103*

3	Frame (25 mm brake disc thickness)	1	2474-300001-000000
3	Frame (40 mm brake disc thickness)	1	2474-300003-000000
4	Support bolt	1	2725-045604-000000
5a / 5b	Groove nut KM 9	2	5130-045002-000000
6	Return spring	2	2701-025008-000000
7	Shoulder pin	4	5236-012004-000000
8	Threaded pin M 6×16	4	5012-006055-000000
9	Lever arm	2	2475-320001-000000
10	Shaft	2	2714-025601-000000
11	Sliding bearing	4	5313-025004-000000
12	Wiper	4	5139-025102-000000
13	Threaded pin M 16×60	2	5012-016053-000000
14	Hex. nut, self-locking	2	5113-016001-000000
15	Swivel element	2	2476-206001-000000
16	Spring bracket for swivel element	2	2701-157001-000000
17	Holding disc for brake pad	2	2771-018103-000000
18	Countersunk screw M 5×16 DIN EN ISO 10642	2	5005-005120-000000
19	Sheet metal bracket	2	2789-110002-000000
20	Hex. screw	4	5019-008004-000000
21	Disc 8,4 DIN 125-St	4	5105-008001-000000
27	Proximity switch PNP (closer)	1	3502-112004-B024VG
