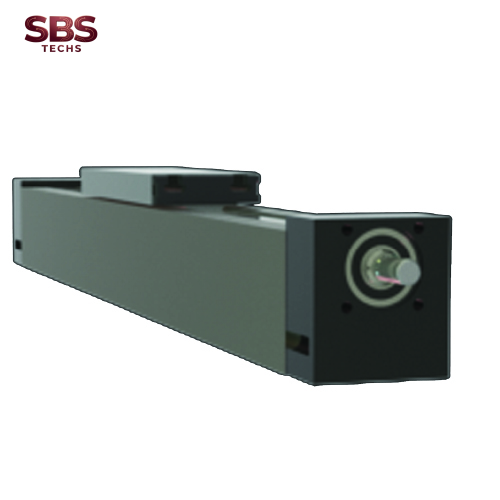

Stainless Steel Screw Driven Modular Linear Actuators nook industries

Bộ truyền động tuyến tính mô-đun dẫn động bằng vít thép không gỉ bao gồm một cấu hình nhôm vuông với một thanh bi tích hợp và được phủ bằng một tấm thép không gỉ.

Các đơn vị này sử dụng vít acme và vít bi tốt nhất được sản xuất trên thế giới. Chúng cho phép gắn động cơ trực tiếp vào dòng có hoặc không có hộp số song song hoặc thẳng hàng.

Internal Profile Rail Guided

Product	Size	Fx [N] 10000 km	Fy [N] 10000 km	Fz [N] 10000 km	Mx [Nm] 10000 km	My [Nm] 10000 km	Mz [Nm] 10000 km	Fx [N] 5000 km	Fy [N] 5000 km	Fz [N] 5000 km	Mx [Nm] 5000 km	My [Nm] 5000 km	Mz [Nm] 5000 km
QSTE 60	60	800	1010	2510	23	143	125	900	1415	3525	33	190	176
QSTE 80	80	2000	2542	6050	76	430	392	2500	3570	8500	107	604	550
QSTE 100	100	4000	2910	7360	101	597	532	5000	4082	10300	142	838	745

Product	Size	Fx [N] 10000 km	Fy [N] 10000 km	Fz [N] 10000 km	Mx [Nm] 10000 km	My [Nm] 10000 km	Mz [Nm] 10000 km	Fx [N] 5000 km	Fy [N] 5000 km	Fz [N] 5000 km	Mx [Nm] 5000 km	My [Nm] 5000 km	Mz [Nm] 5000 km
QSTE 60 Extended Carriage	60	800	1010	2510	23	143	125	900	1415	3525	33	190	176
QSTE 80 Extended Carriage	80	2000	2542	6050	76	430	392	2500	3570	8500	107	604	550
QSTE 100 Extended Carriage	100	4000	2910	7360	101	597	532	5000	4082	10300	142	838	745

Product	Size	Fx [N] 10000 km	Fy [N] 10000 km	Fz [N] 10000 km	Mx [Nm] 10000 km	My [Nm] 10000 km	Mz [Nm] 10000 km	Fx [N] 5000 km	Fy [N] 5000 km	Fz [N] 5000 km	Mx [Nm] 5000 km	My [Nm] 5000 km	Mz [Nm] 5000 km
QSKE 60	60	800	1010	2510	23	143	125	900	1415	3525	33	190	176
QSKE 80	80	2000	2542	6050	76	430	392	2500	3570	8500	107	604	550
QSKE 100	100	4000	2910	7360	101	597	532	5000	4082	10300	142	838	745

Product	Size	Fx [N] 10000 km	Fy [N] 10000 km	Fz [N] 10000 km	Mx [Nm] 10000 km	My [Nm] 10000 km	Mz [Nm] 10000 km	Fx [N] 5000 km	Fy [N] 5000 km	Fz [N] 5000 km	Mx [Nm] 5000 km	My [Nm] 5000 km	Mz [Nm] 5000 km
QSKE 60 Extended Carriage	60	800	1010	2510	23	143	125	900	1415	3525	33	190	176
QSKE 80 Extended Carriage	80	2000	2542	6050	76	430	392	2500	3570	8500	107	604	550
QSKE 100 Extended Carriage	100	4000	2910	7360	101	597	532	5000	4082	10300	142	838	745
