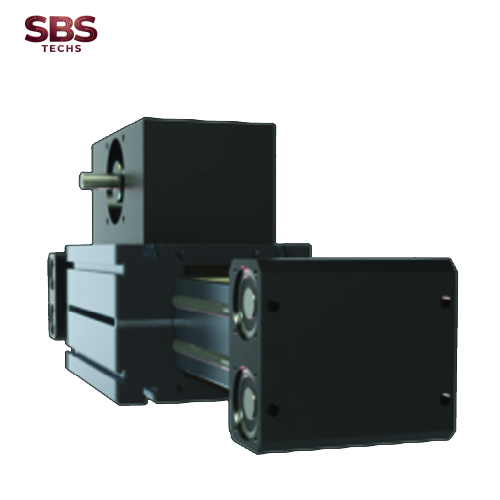

Explosion Proof Belt Driven Modular Linear Actuators nook industries

Xe được dẫn động bằng dây đai tuyến tính bên ngoài có thể điều chỉnh để giảm độ rơ và được dẫn động dọc theo ổ trục con lăn bên ngoài. Các ròng rọc có ổ trục bi không cần bảo dưỡng. Độ căng của dây đai có thể được điều chỉnh lại bằng một thiết bị điều chỉnh vít đơn giản trong xe.

External Belt Driven

Product	Size	Speed Maximum [m/s]	Fx dynamic [N]	Fy dynamic [N]	Fz dynamic [N]	Mx dynamic [Nm]	My dynamic [Nm]	Mz dynamic [Nm]	Fx static [N]	Fy static [N]	Fz static [N]	Mx static [Nm]	My static [Nm]	Mz static [Nm]
ELZex 40	40	1	142	414	284	10	11	15	178	517	355	12	13	19
ELZex 60	60	1	250	1064	594	29	32	56	312	1330	742	36	39	70
ELZex 60S	60S	1	250	1528	748	41	53	110	312	1910	935	52	66	137
ELZex 80	80	1	866	1267	490	29	32	81	1083	1584	613	36	39	100
ELZex 80S	80S	1	866	1775	842	54	70	146	1083	2219	1052	67	87	182
ELZex 100	100	1	902	2480	1034	81	109	260	1127	3100	1292	101	136	326
ELZex 125	125	1	1654	3984	1752	176	224	509	2067	4980	2190	220	280	636

Product	Size	Speed Maximum [m/s]	Fx dynamic [N]	Fy dynamic [N]	Fz dynamic [N]	Mx dynamic [Nm]	My dynamic [Nm]	Mz dynamic [Nm]	Fx static [N]	Fy static [N]	Fz static [N]	Mx static [Nm]	My static [Nm]	Mz static [Nm]
ELZex 40 WAC	40	1	142	414	284	10	11	15	178	517	355	12	13	19
ELZex 60 WAC	60	1	250	1064	594	29	32	56	312	1330	742	36	39	70
ELZex 60S WAC	60S	1	250	1528	748	41	53	110	312	1910	935	52	66	137
ELZex 80 WAC	80	1	866	1267	490	29	32	81	1083	1584	613	36	39	100
ELZex 80S WAC	80S	1	866	1775	842	54	70	146	1083	2219	1052	67	87	182
ELZex 100 WAC	100	1	902	2480	1034	81	109	260	1127	3100	1292	101	136	326
ELZex 125 WAC	125	1	1654	3984	1752	176	224	509	2067	4980	2190	220	280	636

Product	Size	Speed Maximum [m/s]	Drive Torque Maximum [Nm]	Fx dynamic [N]	Fy dynamic [N]	Fz dynamic [N]	Mx dynamic [Nm]	My dynamic [Nm]	Mz dynamic [Nm]	Fx static [N]	Fy static [N]	Fz static [N]	Mx static [Nm]	My static [Nm]	Mz static [Nm]
ELFZex 60S	60S	1	27	1550	3056	1496	82	106	220	1800	3820	1870	104	132	274
ELFZex 80S	80S	1	62	2600	3550	842	108	140	292	3000	4438	1052	134	154	364
ELFZex 100	100	1	101	3650	4960	1043	162	218	520	4200	6200	1292	202	272	652
ELFZex 125	125	1	145	5200	7968	1752	352	448	1018	6000	9960	2190	440	560	1272

Product	Size	Speed Maximum [m/s]	Drive Torque Maximum [Nm]	Fx dynamic [N]	Fy dynamic [N]	Fz dynamic [N]	Mx dynamic [Nm]	My dynamic [Nm]	Mz dynamic [Nm]	Fx static [N]	Fy static [N]	Fz static [N]	Mx static [Nm]	My static [Nm]	Mz static [Nm]
ELFZex 60S Extended Carriage	60S	1	27	1550	3056	1496	82	106	220	1800	3820	1870	104	132	274
ELFZex 80S Extended Carriage	80S	1	62	2600	3550	842	108	140	292	3000	4438	1052	134	154	364
ELFZex 100 Extended Carriage	100	1	101	3650	4960	1043	162	218	520	4200	6200	1292	202	272	652
ELFZex 125 Extended Carriage	125	1	145	5200	7968	1752	352	448	1018	6000	9960
